rs_message.h File Reference

Библиотека обмена сообщениями по RS-интерфейсу More...

#include "modbus_core.h"

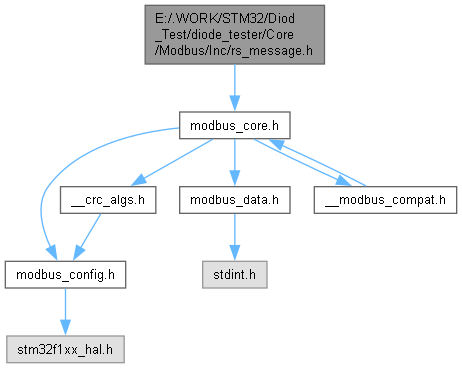

Include dependency graph for rs_message.h:

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Classes
struct	RS_FlagsTypeDef
	Struct for flags RS. More...
struct	RS_HandleTypeDef
	Handle for RS communication. More...

Macros
#define	RS_USER_VARS_NUMB   0
	Количество переменных в TrackerTypeDef.
#define	TrackerTypeDef(num_user_vars)
	Тип структуры для счетчиков-переменных
#define	TrackerCnt_Ok(_cntstruct_)
	Инкрементировать переменную - успешных событий
#define	TrackerCnt_Err(_cntstruct_)
	Инкрементировать переменную - ошибок
#define	TrackerCnt_Warn(_cntstruct_)
	Инкрементировать переменную - предупреждений
#define	printf_rs(...)
	Printf обычных событий RS/UART/TIM.
#define	printf_rs_err(...)
	Printf ошибок RS/UART/TIM.
#define	RS_TIM_Handler_ENTER()
	Действия при заходе в прерывания таймера
#define	RS_TIM_Handler_EXIT()
	Действия при выходе из прерывания таймера
#define	RS_UART_Handler_ENTER()
	Действия при заходе в прерывания UART.
#define	RS_UART_Handler_EXIT()
	Действия при выходе из прерывания UART.
#define	RS_EnableReceive()
	Функция изменения направления передачи на ПРИЕМ для RS-485.
#define	RS_EnableTransmit()
	Функция изменения направления передачи на ПЕРЕДАЧУ для RS-485.
#define	RS_MASTER_MODE_START   0x3
	Начало режимов мастера (до него - режим слейв)

Enumerations
enum	RS_StatusTypeDef {   RS_OK = 0x01 , RS_ERR , RS_ABORTED , RS_BUSY ,   RS_SKIP , RS_TIMEOUT , RS_COLLECT_MSG_ERR , RS_PARSE_MSG_ERR }
	Enums for respond CMD about RS status. More...
enum	RS_ModeTypeDef { RS_SLAVE_ALWAYS_WAIT = 0x01 , RS_RESERVED = 0x02 , RS_MASTER_REQUEST = 0x03 }
	Enums for RS Modes. More...
enum	RS_AbortTypeDef { ABORT_TX = 0x01 , ABORT_RX = 0x02 , ABORT_RX_TX = 0x03 , ABORT_RS = 0x04 }
	Enums for Abort modes. More...

Functions
RS_StatusTypeDef	RS_Response (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg)
	Пользовательская функция для ответа на запрос по UART.
__weak RS_StatusTypeDef	RS_Response_Callback (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg)
RS_StatusTypeDef	RS_Collect_Message (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg, uint8_t *msg_uart_buff)
	Пользовательская функция для сбора сообщения в буфер UART.
RS_StatusTypeDef	RS_Parse_Message (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg, uint8_t *msg_uart_buff)
	Пользовательская функция для парса сообщения из буфера UART.
RS_StatusTypeDef	RS_Receive_IT (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg)
	Начать прием по прерываниям.
RS_StatusTypeDef	RS_Transmit_IT (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg)
	Начать передачу по прерываниям.
RS_StatusTypeDef	RS_Init (RS_HandleTypeDef *hRS, UART_HandleTypeDef *huart, TIM_HandleTypeDef *htim, uint8_t *pRS_BufferPtr)
	Инициалазация структуры RS_HandleTypeDef.
RS_StatusTypeDef	RS_Abort (RS_HandleTypeDef *hRS, RS_AbortTypeDef AbortMode)
	Отменить прием/передачу RS/UART.
RS_StatusTypeDef	RS_Handle_Receive_Start (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg)
	Обработчик для начала приема.
RS_StatusTypeDef	RS_Handle_Transmit_Start (RS_HandleTypeDef *hRS, RS_MsgTypeDef *RS_msg)
	Обработчик для начала передачи.
RS_StatusTypeDef	RS_UART_TxCpltCallback (RS_HandleTypeDef *hRS)
	UART TX Callback: коллбек после окончания передачи.
void	RS_UART_Handler (RS_HandleTypeDef *hRS)
	Обработчик прерывания UART.
void	RS_TIM_Handler (RS_HandleTypeDef *hRS)
	Обработчик прерывания TIM.
RS_StatusTypeDef	RS_Timeout_Start (RS_HandleTypeDef *hRS)
	Запуск таймаута приема.
RS_StatusTypeDef	RS_Timeout_Stop (RS_HandleTypeDef *hRS)
	Остановка таймаута приема.
RS_StatusTypeDef	RS_Timeout_Update (RS_HandleTypeDef *hRS)
	Обновление (сброс) таймаута приема.

Variables
RS_HandleTypeDef	hmodbus1
	Default Handle for Modbus.

Detailed Description

Библиотека обмена сообщениями по RS-интерфейсу

Definition in file rs_message.h.
