Модуль для реализации мастера MODBUS. More...

#include "modbus.h"

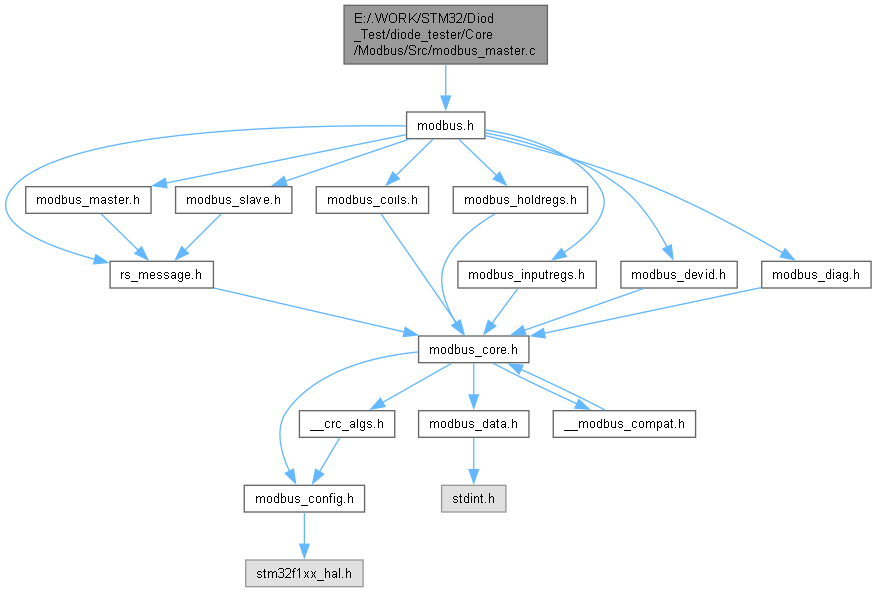

Include dependency graph for modbus_master.c:

Functions
int	MB_RespGet_RegisterAll (RS_MsgTypeDef modbus_msg, uint16_t reg_arr)
	Получить значение ВСЕХ регистров в ответе
int	MB_RespGet_RegisterValue (RS_MsgTypeDef modbus_msg, uint16_t reg_addr, uint16_t reg_value)
	Получить значение регистра в ответе по его адресу
int	MB_RespGet_CoilAll (RS_MsgTypeDef modbus_msg, int coil_arr)
	Получить состояние ВСЕХ coil в ответе
int	MB_RespGet_CoilState (RS_MsgTypeDef modbus_msg, uint16_t coil_addr, int coil_state)
	Получить состояние coil в ответе по его адресу
int	MB_RespGet_NumberOfObjects (RS_MsgTypeDef *modbus_msg)
	Получить количество объектов в сообщении
int	MB_RespGet_ObjectById (RS_MsgTypeDef modbus_msg, uint8_t obj_id, char obj_data, uint8_t *obj_length)
	Найти объект по ID в сообщении
int	MB_RespGet_ObjectByIndex (RS_MsgTypeDef modbus_msg, int index, uint8_t obj_id, char obj_data, uint8_t obj_length)
	Получить объект по индексу в сообщении
int	MB_RespGet_Diagnostic (RS_MsgTypeDef modbus_msg, uint16_t data)
	Получить данные диагностики из сообщения (MbData[1])
static int	MB_Define_Size_of_Function (RS_HandleTypeDef hmodbus, RS_MsgTypeDef modbus_msg)
	Определить размер модбас запроса (МАСТЕР версия).
RS_StatusTypeDef	MB_Master_Collect_Message (RS_HandleTypeDef hmodbus, RS_MsgTypeDef modbus_msg, uint8_t *modbus_uart_buff)
	Сбор сообщения в буфер UART в режиме мастер (фрейм мастера из msg -> uart).
RS_StatusTypeDef	MB_Master_Parse_Message (RS_HandleTypeDef hmodbus, RS_MsgTypeDef modbus_msg, uint8_t *modbus_uart_buff)
	Парс сообщения в режиме мастер (фрейм слейва из uart -> msg).
RS_MsgTypeDef	MB_REQUEST_READ_COILS (uint8_t slave_addr, uint16_t start_addr, uint16_t quantity)
	Сформировать запрос на чтение коилов
RS_MsgTypeDef	MB_REQUEST_READ_DISCRETE_INPUTS (uint8_t slave_addr, uint16_t start_addr, uint16_t quantity)
	Сформировать запрос на чтение дискретных регистров
RS_MsgTypeDef	MB_REQUEST_READ_HOLDING_REGS (uint8_t slave_addr, uint16_t start_addr, uint16_t quantity)
	Сформировать запрос на чтение холдинг регистров
RS_MsgTypeDef	MB_REQUEST_READ_INPUT_REGS (uint8_t slave_addr, uint16_t start_addr, uint16_t quantity)
	Сформировать запрос на чтение инпут регистров
RS_MsgTypeDef	MB_REQUEST_WRITE_SINGLE_COIL (uint8_t slave_addr, uint16_t coil_addr, uint8_t value)
	Сформировать запрос на запись одного коила
RS_MsgTypeDef	MB_REQUEST_WRITE_SINGLE_REG (uint8_t slave_addr, uint16_t reg_addr, uint16_t value)
	Сформировать запрос на запись одного регистра
RS_MsgTypeDef	MB_REQUEST_WRITE_MULTIPLE_COILS (uint8_t slave_addr, uint16_t start_addr, uint16_t quantity, uint8_t *coils_data)
	Сформировать запрос на запись нескольких регистров
RS_MsgTypeDef	MB_REQUEST_WRITE_MULTIPLE_REGS (uint8_t slave_addr, uint16_t start_addr, uint16_t quantity, uint16_t *regs_data)
	Сформировать запрос на запись нескольких коилов
RS_MsgTypeDef	MB_REQUEST_DIAGNOSTIC_QUERY (uint8_t slave_addr, uint16_t sub_function, uint16_t data)
RS_MsgTypeDef	MB_REQUEST_RETURN_QUERY_DATA (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RESTART_COMMUNICATIONS (uint8_t slave_addr, uint16_t data)
RS_MsgTypeDef	MB_REQUEST_RETURN_DIAGNOSTIC_REGISTER (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_FORCE_LISTEN_ONLY_MODE (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_CLEAR_COUNTERS_AND_DIAGNOSTIC_REGISTER (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_BUS_MESSAGE_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_BUS_COMMUNICATION_ERROR_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_SLAVE_EXCEPTION_ERROR_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_SLAVE_MESSAGE_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_SLAVE_NO_RESPONSE_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_SLAVE_NAK_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_SLAVE_BUSY_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_RETURN_BUS_CHARACTER_OVERRUN_COUNT (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_READ_DEVICE_ID_BASIC (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_READ_DEVICE_ID_REGULAR (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_READ_DEVICE_ID_EXTENDED (uint8_t slave_addr)
RS_MsgTypeDef	MB_REQUEST_READ_DEVICE_ID_SPECIFIC (uint8_t slave_addr, uint8_t object_id)

Detailed Description

Модуль для реализации мастера MODBUS.

Файл содержит реализацию функций для работы Modbus в режиме мастера.

Функции и макросы

MB_RespGet_RegisterAll() — Считать все регистра из ответа
MB_RespGet_RegisterValue() — Считать один регистр из ответа
MB_RespGet_CoilAll() — Считать все коилы из ответа
MB_RespGet_CoilState() — Считать один коил из ответа
MB_RespGet_NumberOfObjects() — Считать количество принятых объектов идентификатора
MB_RespGet_ObjectById() — Считать объект идентификатора по его ID
MB_RespGet_ObjectByIndex() — Считать объект идентификатора по порядковому номеру в сообщении
MB_RespGet_Diagnostic() — Считать запрошенный диагностический счетчик
MB_Master_Collect_Message() — Сбор сообщения в режиме мастера
MB_Master_Parse_Message() — Парс сообщения в режиме мастера

Definition in file modbus_master.c.

Function Documentation

◆ MB_Define_Size_of_Function()

int MB_Define_Size_of_Function	(	RS_HandleTypeDef *	hmodbus,
		RS_MsgTypeDef *	modbus_msg )

static

Определить размер модбас запроса (МАСТЕР версия).

Parameters

hRS	Указатель на хендлер RS.
rx_data_size	Указатель на переменную для записи кол-ва байт для принятия.

Returns: RS_RES Статус о корректности рассчета кол-ва байт для принятия.

Определение сколько байтов надо принять по протоколу.

Definition at line 326 of file modbus_master.c.
