Заголовочный файл для оболочки МК. More...

#include "stm32f4xx_matlab_conf.h"
#include "simstruc.h"
#include <process.h>

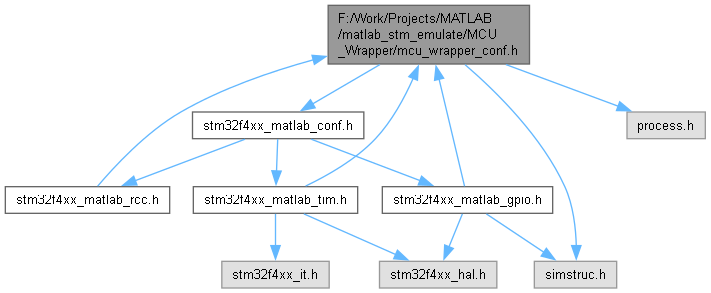

Include dependency graph for mcu_wrapper_conf.h:

This graph shows which files directly or indirectly include this file:

Data Structures
struct	SIM__MCUHandleTypeDef
	MCU handle Structure definition. More...

Macros
#define	CREATE_SUSPENDED 0x00000004
	define from WinBase.h. We dont wanna include "Windows.h" or smth like this, because of HAL there are a lot of redefine errors.

#define	DEKSTOP_CYCLES_FOR_MCU_APP 0xFFFF
	number of for() cycles after which MCU thread would be suspended

#define	PORT_WIDTH 16
	width of one port

#define	PORT_NUMB 3
	amount of ports

#define	NPARAMS 1
	number of input parametrs (only Ts)

#define	IN_PORT_WIDTH (8)
	width of input ports

#define	IN_PORT_NUMB 1
	number of input ports

#define	OUT_PORT_WIDTH PORT_WIDTH
	width of output ports

#define	OUT_PORT_NUMB PORT_NUMB
	number of output ports

#define	DISC_STATES_WIDTH PORT_WIDTH*PORT_NUMB
	width of discrete states array

#define	while(_expression_) sim_while(_expression_)
	Redefine C while statement with sim_while() macro.

#define	sim_while(_expression_) while((_expression_)&&(hmcu.fMCU_Stop == 0))
	While statement for emulate MCU code in Simulink.

#define	native_while(_expression_) for(; (_expression_); )
	Default/Native C while statement.

Functions
void	MCU_Step_Simulation (SimStruct *S, time_T time)
	Симуляция МК на один такт симуляции.

void	MCU_Periph_Simulation (void)
	Симуляция периферии МК

void	SIM_Initialize_Simulation (void)
	Инициализация симуляции МК.

void	SIM_deInitialize_Simulation (void)
	Деинициализация симуляции МК.

void	MCU_readInputs (SimStruct *S)
	Считывание входов S-Function в порты ввода-вывода.

void	MCU_writeOutputs (SimStruct *S)
	Запись портов ввода-вывода в буфер выхода S-Function.

void	SIM_writeOutput (SimStruct *S)

Variables
SIM__MCUHandleTypeDef	hmcu
	Хендл для управления потоком программы МК

Detailed Description

Заголовочный файл для оболочки МК.

Главный заголовочный файл для матлаба. Включает дейфайны для S-Function, объявляет базовые функции для симуляции МК и подключает базовые библиотеки:

Definition in file mcu_wrapper_conf.h.
